Vertikal planetarisk kulemølle (halvsirkelformet rund type)
Spesifikasjoner
Vertikal planetarisk kulemølle er en nødvendig innretning for blanding av høyteknologiske materialer, finmaling, prøvetaking, utvikling av nye produkter og produksjon i små serier. Tencan planetarisk kulemølle har lite volum, høy effektivitet, lavt støynivå og funksjonelle egenskaper, noe som er ideelt for FoU-institusjoner, universiteter og bedriftslaboratorier for å ta prøver (du kan ta fire prøver fra hvert parti samtidig). Du kan også male pulverprøver under vakuum når den er utstyrt med vakuumkulemøllebeholdere.
Video
Oversikt
Vertikal planetarisk kulemølle er en nødvendig innretning for blanding av høyteknologiske materialer, finmaling, prøvetaking, utvikling av nye produkter og produksjon i små serier. Tencan planetarisk kulemølle har lite volum, høy effektivitet, lavt støynivå og funksjonelle egenskaper, noe som er ideelt for FoU-institusjoner, universiteter og bedriftslaboratorier for å ta prøver (du kan ta fire prøver fra hvert parti samtidig). Du kan også male pulverprøver under vakuum når den er utstyrt med vakuumkulemøllebeholdere.
Working Prinsipp
Planetariske kulemøller har ofte fire kuleformede maletanker installert på én dreieskive. Når dreieskiven roterer, foretar tankens akse planetbevegelser, kulene og prøvene inne i tankene blir kraftig slått sammen i høyhastighetsbevegelse, og prøvene males til slutt til pulver. Ulike typer forskjellige materialer kan males av møllen med tørr eller våt metode. Minimum granularitet på malt pulver kan være så liten som 0.1 μm.
Funksjon/Fordel

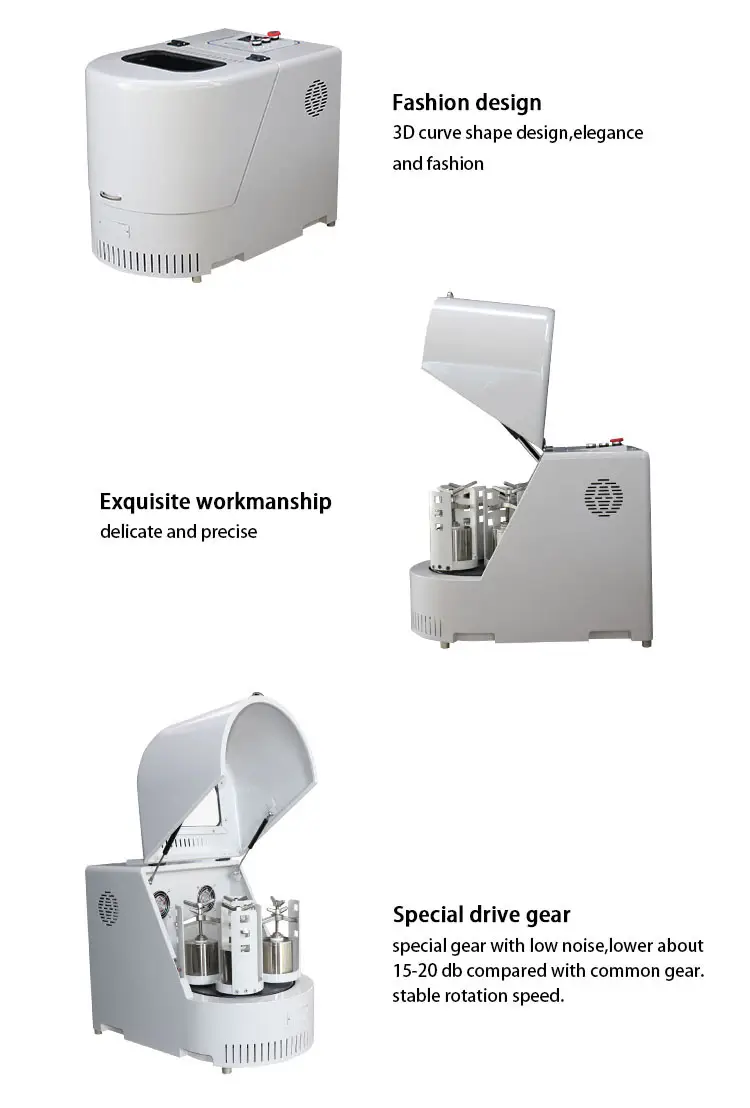

Kulemøllens skall er sveiset med tykk stålplate, som har høy styrke, slagfasthet, deformasjonsmotstand, fint håndverk, sterkt og vakkert utseende. Materialet i de mekaniske delene er strengt behandlet med varmebehandlingsprosess og numerisk kontrollteknologi. Girkassen er brukt med kvasi-forseglet sporstruktur, og drivgiret er laget av slitesterkt presisjonsgir. Maskinrammen og strukturen er fullt ut gjennomtenkt i design for å sikre stabil, sikker og pålitelig drift av kulemøllen under langvarige og høye belastningsforhold, og for å effektivt oppnå støyreduksjon i maskinens drift. Den selvsmørende flytende olje-enheten er designet med lav støy og høy intensitet, og den er utstyrt med en flytende oljenivåmåler for enkel utskifting. Støtteløfte- og mateinnretningene er brukt med integrert design. Mateinnretningen bruker teknologi for vibrerende sikting og utlading for enkel og praktisk betjening. Den oppnår enkel og rask opptak, utlading og lasting av møllebeholdere, reduserer arbeidsintensiteten og forbedrer produksjonseffektiviteten. Med berøringsskjermen til mikrodatamaskinen blir maskinbetjeningen mer praktisk, grensesnittet er enklere og mer intuitivt, og vekslende fremover- og bakoverstyring kan enkelt oppnås. Den har funksjoner for timing og minne ved avstengning.
Fordeler med Tencan vertikal planetarisk kulemølle halvsirkel rund modell
1. Stabil rotasjonshastighet på giroverføringen sikrer konsistensen og repeterbarheten til eksperimentet.
2. Planetbevegelsesprinsippet er tatt i bruk i maskinen, som har høy hastighet, stor energi, høy effektivitet, liten granularitet.
3. Fire pulverprøver fra forskjellige størrelser og forskjellige materialer kan produseres på en gang.
4. Maskinen styres av en frekvensomformer. Du kan velge ideell rotasjonshastighet i henhold til forventet eksperimentelt resultat. Omformeren er utstyrt med en enhet for underspenning og overstrøm for å beskytte motoren.
5. Planetkulemøllen har funksjoner for tidsinnstilling av avstengning, selvinnstillende forover- og reversrotasjon. Du kan fritt velge driftsmoduser som enveisretning, alternering, suksesjon og tidsinnstilling i henhold til eksperimentelle behov, for å forbedre slipeeffektiviteten.
6. Tekniske egenskaper ved Tencan kulemølle: Lavt tyngdepunkt, stabil ytelse, kompakt struktur, enkel betjening, pålitelig sikkerhet, lavere støy, lite tap.

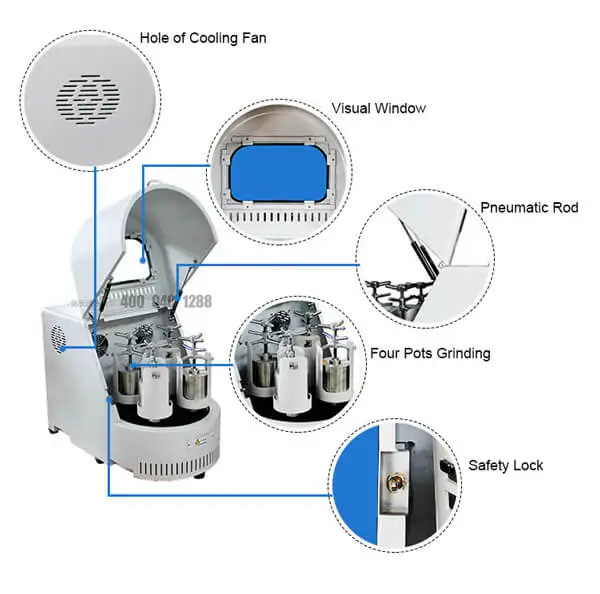

7. Sikkerhetsbryter er installert på maskinen for å forhindre sikkerhetsulykker hvis sikkerhetsdekselet åpnes mens maskinen er i gang.
Datablad
Teknisk datablad for Tencan vertikal planetarisk kulemølle(Halvsirkel RundType)
Tekniske egenskaper vedVertikal planetarisk kulemølle(Halvsirkel RundType) | |
Drive Mode |
Girdrift og beltedrift |
Operasjonsmodell |
To eller fire kvernkrukker kan brukes til hver kverning |
Maks kapasitet |
Mindre enn 1/3 volum av hver møllekrukke |
Matestørrelse på slipematerialer |
Mykt og sprøtt materiale≤100mm Harde materialer≤3mm |
Utgang endelig partikkelstørrelse |
Den minste partikkelstørrelsen kan nå 0.1mikrometer |
Rotasjonshastighetsforhold |
1/2 |
Maks kontinuerlig kjøretid |
72 Timer |
Modus for hastighetskontroll |
Frekvensomformer |
|
Tilgjengelige materialer av møllekrukker |
Wolframkarbid, agat, 304 rustfritt stål, 316L rustfritt stål, korund, zirkonia, nylon, PU, Alumina-keramikk, PTFE og så videre. |
|
Teknisk parametertabell(I) av vertikal laboratorieplanetarisk kulemølle (halvsirkelrund type)
| ||||
Modell nr. |
Spesifikasjoner |
Matchende størrelser på kvernkrukker |
Arbeidsstillinger |
Merknader |
XQM-1A |
1L |
50ml-250ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 100 ml |
XQM-2A |
2L |
50ml-500ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 250 ml |
XQM-4A |
4L |
250ml-1000ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 1000 ml |
XQM-6A |
6L |
500ml-1500ml |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 1000 ml |
XQM-8A |
8L |
1L-2L |
4 |
Ckan matches med vakuummøllebeholdere fra 50 ml til 1500 ml |
XQM-10A |
10L |
1L-2.5L |
4 |
Ckan matches med vakuummøllebeholdere fra 1L til 2L |
XQM-12A |
12L |
1L-3L |
4 |
Ckan matches med vakuummøllebeholdere fra 1L til 2L |
XQM-16A |
16L |
2L-4L |
4 |
Ckan matches med vakuummøllebeholdere fra 1L til 3L |
|
Teknisk parametertabell(II) av vertikal laboratorieplanetarisk kulemølle (halvsirkelformet rund type)
| |||||||
ModellNei. |
Power |
Spenning |
Revolution |
Rotasjon |
Totalt |
Alternerende kjøretid |
Støy≤db |
XQM-1A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-2A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-4A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-6A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-8A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-10A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-12A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-16A |
3 |
380V-50Hz |
30-255 |
60-510 |
1-9999 |
1-999 |
60 5 ± |
|
Teknisk parametertabell (III) for vertikal laboratorieplanetarisk kulemølle (halvsirkelformet rund type)
| ||||
ModellNei. |
Power |
Hastighetskontrollmodus |
Netto Vekt (Kg) |
Dimensjons (Mm) |
XQM-1A |
0.75 |
Frekvenskontroll |
80 |
750 * 470 * 590 |
XQM-2A |
0.75 |
Frekvenskontroll |
80 |
750 * 470 * 590 |
XQM-4A |
0.75 |
Frekvenskontroll |
80 |
750 * 470 * 590 |
XQM-6A |
0.75 |
Frekvenskontroll |
80 |
750 * 470 * 590 |
XQM-8A |
1.5 |
Frekvenskontroll |
132 |
880 * 560 * 670 |
XQM-10A |
1.5 |
Frekvenskontroll |
132 |
880 * 560 * 670 |
XQM-12A |
1.5 |
Frekvenskontroll |
132 |
880 * 560 * 670 |
XQM-16A |
3.0 |
Frekvenskontroll |
205 |
950 * 600 * 710 |
